SIC-400C线性编码器系统
-
- SIC-400C线性编码器系统
- MACOME码控美
- SIC-400C
- 日本
- 现货

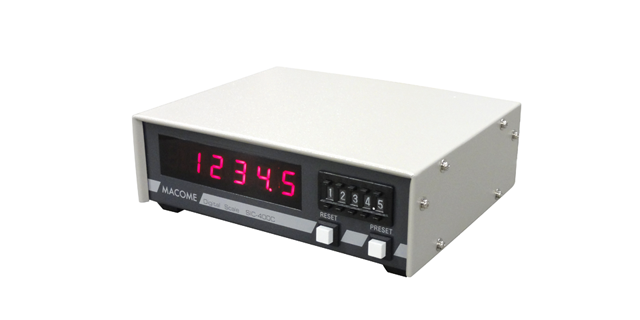

SIC-400Cは、ヘッドSIH-410P専用の表示専用カウンターです。
ヘッドSIH-410Pを接続して、SIH-410Pが読み取った信号を最小分解能0.1mmで表示するカウンターです。
表示値は-9999.9～9999.9mmまで表示可能です。
任意の位置を原点として利用するためのゼロ・リセット機能や、任意の値からカウントを開始するためのプリセット機能を装備しています。
ゼロ・リセット機能は外部からの信号を入力することができるため、遠隔操作や原点検出器との連携が可能です。
電源を切っても、直前のカウント値を記憶する回路が内蔵されているため、終業により電源を切ってもヘッドSIH-410Pを移動しなければ、電源を再投入後もカウント値はそのままでカウントを再開することができます。
SIC-400CとSIH-410Pはコネクターを接続するだけの簡単接続になっています。
|
項目 |
内容 |
|
製品名 商品名 |
リニアエンコーダー インクリメンタル カウンター |
|
型番 |
SIC-400C |
|
適用ヘッド |
SIH-410P （別途ご用命ください） |
|
最小読取値 |
0.1mm |
|
表示桁数 |
5桁 |
|
表示範囲 |
-9999.9～9999.9 |
|
量子化誤差 |
±1カウント |
|
最大応答速度 |
3m/s |
|
精度 |
±（0.1+0.025M）mm M=スケール有効長（m） |
|
リセット |
1．フロントパネルのリセットボタン（RESET）によるワンタッチリセット |
|
プリセット |
「デジタルスイッチ」によりプリセット値の設定が可能 |
|
外部入力切換 |
リアパネルの外部入力切換スイッチ（SELECT）にて、外部入力コネクターをリセット入力にするか、プリセット入力にするかを切換えることが可能 |
|
ディレクション切換 |
リアパネルのディレクション切換スイッチ（DIRECTION）にて、ヘッドの移動方向に対する表示値の増減を切換えることが可能 |
|
電源電圧 |
AC100V～240V 50/60Hz 専用ACアダプターを使用 （付属） |
|
消費電流 |
0.2A以下 （専用ACアダプター使用時） |
|
使用温度範囲 |
0～+40℃ (ただし結露、氷結しないこと) |
|
保存温度範囲 |
-10～+50℃ (ただし結露、氷結しないこと) |
|
絶縁抵抗 |
100MΩ以上 DC500Vメガにて （充電部一括とケース間） |
|
外形寸法 |
高さ67mm × 幅200mm × 奥行き160mm（突起部含まず） |
|
質量 |
約1.1kg（ACアダプター、コネクター等含まず） |
|
付属品 |
固定ブラケット 2ヶ |
