SIS-140线型编码器
-
- SIS-140线型编码器
- MACOME码控美
- SIS-140
- 现货

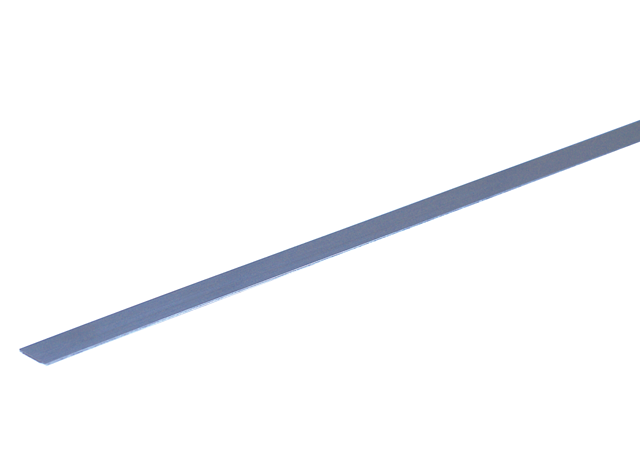

磁気スケールSIS-140は完全非接触型のリニアエンコーダー用の磁気スケールです。
|
磁気スケール |
|
SIS-140-J□□□□B□ |
|
全長をmm単位で□□□□に指定して下さい。 SIS-140-J500B1 SIS-140-J2100B0 |
|
保護カバー |
|
SIS-140-J□□□□P□ |
|
全長をmm単位で□□□□に指定して下さい。 SIS-140-J500P1 SIS-140-J2100P1 |
|
項目 |
内容 |
||
|
製品名 商品名 |
リニアエンコーダー インクリメンタル 磁気スケール |
||
|
型番 |
SIS-140 |
||
|
方式 |
インクリメンタル（パルスカウント） |
||
|
適応ヘッド |
SIE-140、SIE-141 （別途ご用命） |
||
|
精度(+20℃) |
測定長≦1m |
±0.15Mmm （M=1） |
|
|
1m＜測定長 |
±0.15Mmm （M=測定長(m)) |
||
|
全長（指定長=J□□□□） |
300mm～40000mm（指定単位20mm） |
||
|
測定有効長 |
200mm～39900mm（指定単位20mm）（全長-100mm） |
||
|
線膨張係数 |
11±1×10-6/℃ （磁気スケール） |
||
|
材質 |
磁気スケール |
ゴム磁石 |
ゴム磁石（プラスチックマグネット） |
|
ステンレス |
ステンレス SUS631相当 |
||
|
保護カバー（別途） |
ステンレス SUS304相当 |
||
|
使用温度範囲 |
-20～+70℃（ただし結露、氷結しないこと） |
||
|
使用湿度範囲 |
35～90%RH（ただし結露しないこと） |
||
|
保存温度範囲 |
-25～+80℃（ただし結露、氷結しないこと） |
||
|
保存湿度範囲 |
25～95%RH（ただし結露しないこと） |
||
|
寸法 |
磁気スケール |
ゴム磁石 |
幅10mm×厚さ0.5mm |
|
ステンレス |
幅15mm×厚さ0.2mm |
||
|
保護カバー（別途） |
幅15mm×厚さ0.2mm |
||
|
両面テープ（個別指定） |
幅15mm×厚さ0.1mm |
||
|
質量 |
磁気スケール |
約25g / m |
|
|
保護カバー（別途） |
約40g / m |
||
|
両面テープ（個別指定） |
約3g / m |
||
|
添付品 |
簡易説明書、製品シリアルシール、イニシャライザー |
||
