直线位移传感器
直线位移传感器
- ET系列
- MP-620
以直流电压输出相对位置的
坚固耐用的绝对型
直线位移传感器
ET系列
它由待检测物体的“套管*1 ”和检测部分的“探头*2 ”两部分组成，在探头侧产生高频磁场，使套管之间产生电磁感应耦合和探头。当套筒相对于探头发生位移时，电磁感应耦合发生变化，并将该变化转换为电压输出（套筒与探头的相对位置输出为1-5V的电压作为量移位）。由于套筒和探头采用完全非接触结构，不会因摩擦而变形或失效。
*1 金属管 *2 棒状检测线圈
主要特点
- 有两种型号可供选择：带集成检测器的 ET-850 和带独立检测器的 ET-851B。
- 探头由不锈钢制成，坚固耐用
- 防护结构符合IP-67，具有先进的防尘防水性能。
- 电源电压DC10～30V
典型应用实例
- 赛车零件
- 气缸位置检测
- 液位指示器
ET 系列规格
直线位移传感器“ET-850”
| 物品 | 内容 | |||
|---|---|---|---|---|
| 产品名称 | 套筒传感器 | |||
| 型号 | ET-850 | |||
| 检测范围（有效长度） | 15、30、50、75、100、150、200mm（订货时注明） | |||
| 输出 | 输出元件 | 运算放大器 | ||
| 输出格式 | 电压输出 | |||
| 输出范围 | 1 至 5 V（在有效长度范围内） | |||
| 中心电压 | 3V | |||
| 线性度 | ±1%FS以内（有效长度范围内） | |||
| 输出阻抗 | 约100Ω | |||
| 响应频率 | 1kHz (-3dB) | |||
| 温度漂移 | FS 为 ±300ppm/°C（-20 至 80°C） | |||
| 电源电压 | +10 至 30 VDC（纹波 2% 或更少） | |||
| 目前的消费 | 35mA以下 | |||
| 保护结构 | IP67（IEC标准） | |||
| 绝缘电阻 | 100MΩ以上（探头与充电部分连同DC500V兆欧表） | |||
| 使用环境 | 温度范围 | -20 至 +80°C（无冷凝或结冰） | ||
| 湿度范围 | 35 至 90% RH（无冷凝） | |||
| 储存环境 | 温度范围 | -20 至 +80°C（无冷凝或结冰） | ||
| 湿度范围 | 35 至 95% RH（无冷凝） | |||
| 材料 | 案件 | SUS304 | ||
| 袖子 | 黄铜（镀镍） | |||
| 代码 | PVC，长度 1,000 毫米，外径 4 毫米，0.18 毫米2 | |||
| 外形尺寸 | 案例部分 | 12mm 直径 x 38mm 长度 | ||
| 探头部分 | 直径5mm x 有效长度+20mm | |||
| 大量的 | 探测 | 约 55 克（有效长度 150 毫米，包括电源线） | ||
| 袖子 | 约15g（有效长度150mm） | |||
| RoHS指令 | 合规（俗称RoHS2限制10种物质） | |||
直线位移传感器“ET-851B”
| 物品 | 内容 | ||||
|---|---|---|---|---|---|
| 产品名称 | 套筒传感器 | ||||
| 型号 | ET-851B | ||||
| 检测范围（有效长度） | 15、30、50、75、100、150、200mm（订货时注明） | ||||
| 输出 | 输出元件 | 运算放大器 | |||
| 输出格式 | 电压输出 | ||||
| 输出范围 | 1 至 5 V（在有效长度范围内） | ||||
| 中心电压 | 3V | ||||
| 线性度 | ±1%FS以内（有效长度范围内） | ||||
| 输出阻抗 | 约100Ω | ||||
| 响应频率 | 1kHz (-3dB) | ||||
| 温度漂移 | FS 为 ±300ppm/°C（-20 至 80°C） | ||||
| 电源电压 | +10 至 30 VDC（纹波 2% 或更少） | ||||
| 目前的消费 | 35mA以下 | ||||
| 保护结构 | IP67（IEC标准） | ||||
| 绝缘电阻 | 100MΩ以上（探头与充电部分连同DC500V兆欧表） | ||||
| 使用环境 | 温度范围 | 探测 | -20 至 +120°C（不包括插座，无冷凝或结冰） | ||
| 探测器 | -20 至 +80°C（无冷凝或结冰） | ||||
| 湿度范围 | 35 至 90% RH（无冷凝） | ||||
| 储存环境 | 温度范围 | -20 至 +80°C（无冷凝或结冰） | |||
| 湿度范围 | 35 至 95% RH（无冷凝） | ||||
| 材料 | 探测 | 案件 | SUS304 | ||
| 代码 | ETFE，长度2,000mm，外径2.5mm | ||||
| 探测器 | 案件 | ABS（黑色） | |||
| 代码 | PVC，长度 1,000 毫米，外径 4 毫米，0.18 毫米2 | ||||
| 袖子 | 黄铜（镀镍） | ||||
| 外形尺寸 | 探测 | 探头部分 | 直径5mm x 有效长度+20mm | ||
| 安装部分 | 对边宽度 14mm x 长度 22.5mm（最大） | ||||
| 探测器 | 20mm 直径 x 58.7mm 长度（不包括突出部分） | ||||
| 大量的 | 探测 | 约 70 克（有效长度 150 毫米，包括电源线和连接器） | |||
| 探测器 | 约45g（含绳索） | ||||
| 袖子 | 约15g（有效长度150mm） | ||||
| RoHS指令 | 合规（俗称RoHS2限制10种物质） | ||||
ET系列外形图

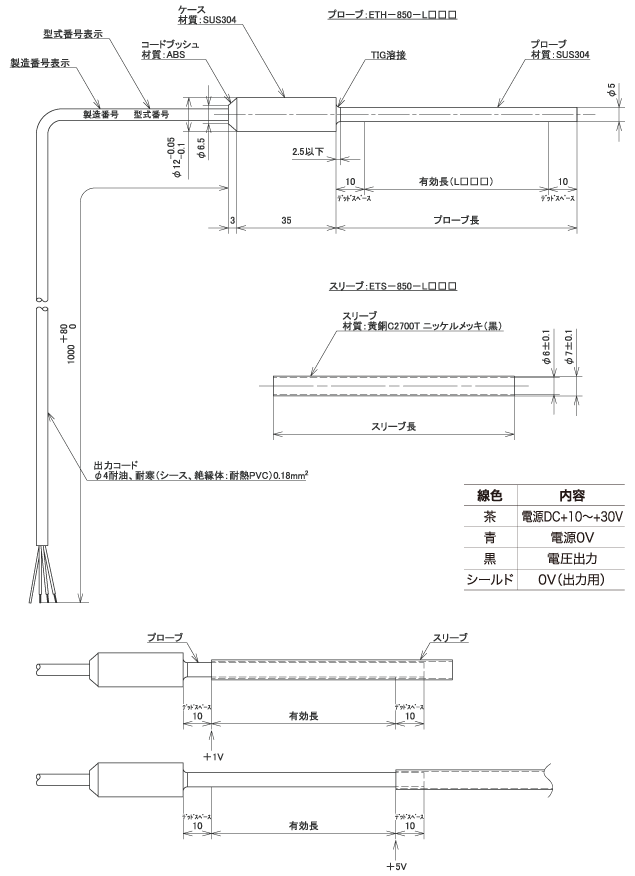

直线位移传感器“ET-850”
直线位移传感器『ET-851B』
